Pregătirea fișierelor pentru lăcuire sau folio selective se poate face în orice suită de design grafic. Pentru acesta, am pregătit un set de reguli și bune practici, pe care vă invităm să le parcurgeți în continuare. Vă stăm la dispoziție pentru orice nelămuriri sau suport în realizarea fișierelor.
Tehnologia de depunere
Lac
Echipamentul Konica-Minolta AccurioShine 3600 MGI scanează coala tipărită și apoi depune lac cu o tehnologie asemănătoare cu cea de la imprimantele ink-jet. După depunerea lacului, coala trece prin două zone de uscare. Practic uscarea este o polimerizare cu raze UV.
Grosimile de depunere a lacului sunt între 21 microni și 116 microni, cu efect 3D începând de la 43 microni.
Folio
Pentru e depune folio, echipamentul depune întâi lac, pentru că folio aderă la lac, coala trecând apoi printr-un cuptor. Ambele operațiuni necesare pentru folio se fac într-o singură trecere. Se depune lacul, apoi coala intră în echipamentul de foliere, unde se depune folio și la sfârșit coala trece printr-un cuptor unde are loc fixarea definitivă al folio.
Dacă se dorește pe aceeași față să avem și folio și lac simplu, avem nevoie de două treceri: prima pentru folio, a doua pentru lacul simplu.
Grosimea minimă de lac pentru folio este de 43 microni.
Când vă comunicăm prețul pentru folio, acesta va include ambele materiale, folio + lacul necesar.
Suport de depunere
Dimensiuni de lucru
Suportul poate avea dimensiuni de la A4 până la 360 x 750 mm.
Distanța de la marginea suportului până la măștile pentru lac / folio nu pot fi mai mici de 15 mm, de preferat pentru calitate maximă să fie de 20 mm.

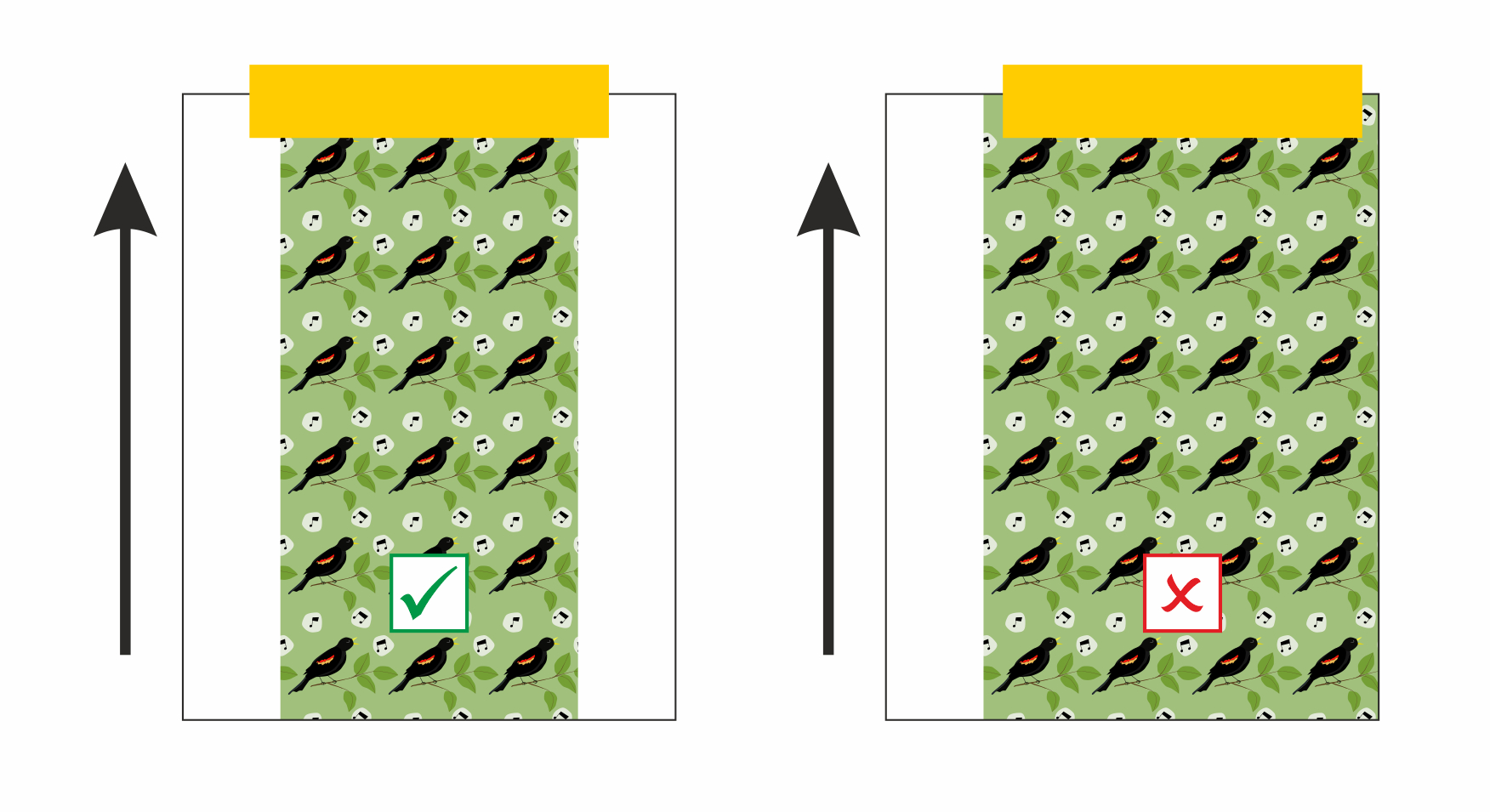

Lățimea maximă de foliere este de 300 mm, zona folio este poziționată în mijlocul suportului.
Grosime suport
- minim 135 g/mp și nu mai puțin de 150 microni înainte de tipărire și laminare;
- maxim 450 g/mp și nu mai mult de 450 microni înainte de tipărire și laminare
Tipul suportului
Din experiența noastră, rezultate maxime în ceea ce privește calitatea se obțin pe următoarele tipuri de suporturi:
- carton sau autocolant de hârtie lucioase. La cele mate, (în funcție de vechime, umezeala remanentă, producător, lot s.a.) există pericolul ca suportul să „sugă” lacul, acesta pătrunzând în suport în mod neuniform. Dacă dorim doar lăcuire simplă, aceasta va avea un aspect neuniform, iar dacă vrem folio, aceasta nu va adera uniform la lac
- cartoane înfoliate lucios, mat, tip catifea
Orice alt suport necesită teste pentru găsirea parametrilor optimi de depunere.
Suportul poate fi tipărit atât laser, cât și offset.
Limitări legate de operațiuni anterioare
Cu toate că viteza teoretică de lucru este ridicată (maxim teoretic cca. 2.000 A3 / oră), aceasta scade (destul de mult) dacă colile sunt electrizate (se depune la scurt timp după tipar laser sau infoliere).
Până la cartoane de 350 g/mp, înfolierea pe o singură față face să se curbeze prea tare suportul, acesta nemaitrecând prin mașină. De aceea, dacă se dorește înfoliere la < 350 g/mp, aceasta trebuie făcută pe ambele fețe.
Limitări legate de operațiuni ulterioare
Nu se depune lac / folio în zonele unde urmează tăiere sau biguire. Distanța minimă până la big sau tăiere trebuie să fie de 3 mm
Trebuie să luați în considerare 24 de ore înainte de depunere (pentru aclimatizarea suportului la temperatura și umiditatea din hală) și alte 24 de ore după depunere (pentru așa numitul „curing”, adică fixarea mai fermă a lacului în fibra materialului suportului). Chiar dacă lăsăm cei 3 mm față de tăiere, la ghilotinare apar tensiuni interne și e bine să lăsăm cele 24 de ore după depunere
Restricții legate de culoarea suportului
Nu se poate lucra pe cartoane colorate în masă pentru că nu există control legat de precizia poziționării depunerii.
Între partea tipărită și marginea suportului trebuie minim 5 mm de alb.
Restricții tehnologice
Grosimea minimă a liniei pentru lăcuire simplă – 0,8 pt la 300 dpi, iar distanța minimă între două zone cu lac - 1,0 pt la 300 dpi
Grosimea minimă a liniei pentru folio – 1,0 pt la 300 dpi, iar distanța minimă între două zone cu folio - 1,2 pt la 300 dpi
Pregătirea fișierelor
Tip de fișiere acceptate
Dacă lucrați în suita CorelDRAW 2023 (sau mai vechi), vă rugăm să ne trimiteți fișierele în formatul .cdr. Dacă lucrați în orice altă aplicație, vă rugăm să ne trimiteți fișierele .pdf.
Rezoluția trebuie să fie 300 dpi, culoare CMYK, textele convertite în curbe.
Ce trebuie să conțină fișierele
Pentru fiecare lucrare se creează un singur fișier, cu următoarele pagini:
- Pe prima pagină exact ce vom primi noi fizic de la dvs., adică exact ce se tipărește, la dimensiunea suportului, totul pus în pagină, semne de tăiere etc. Dacă această pagină diferă de realitatea tipărită, nu se poate depune, deoarece scannerul echipamentului nu va recunoaște printul. Practic se compară ce e pe prima pagină cu ce scanează echipamentul.
- Pe următoarele pagini DOAR măștile pentru lăcuirea simplă și / sau folio, exact în pozițiile dorite, cu următoarele observații:
-
- Folio
- elementele unde urmează să se depună folio NU SE TIPĂRESC (deci nici nu vor apare pe prima pagină). Cu toate că precizia de depunere este ridicată, poate să apară o deplasare, vizibilă dacă contrastul între culoare tipărită și cea a folio este mare.
- pentru folio, echipamentul folosește aceeași mască atât pentru lacul necesar sub folio, cât și pentru folio. Deci pentru folio vom avea o singură pagină, o singură mască
- culoarea măștilor CMYK100
- Lac simplu
- dacă se dorește o singură grosime a lacului, masca va avea culoarea CMYK100
- dacă se doresc mai multe grosimi de lac pe pagină (acestea se vor depune într-o singură trecere, deci nu e nevoie de pagini diferite pentru fiecare grosime), culorile se aleg conform tabelelor de mai jos
- Folio
Cum codific grosimea lacului prin culoarea măștilor
Grosimea lacului poate fi una dintre valorile: 21 µm, 29 µm, 36 µm, 43 µm, 51 µm, 58 µm, 65 µm, 72 µm, 80 µm, 87 µm, 94 µm, 102 µm, 109 µm sau 116 µm. În tabelele de mai jos sunt prezentate treptele de grosimi disponibile pentru fiecare grosime maximă, împreună cu culorile lor echivalente. De exemplu, dacă dorim să avem o grosime maximă de 72 µm, dăm click pe butonul 72 µm și vedem grosimile disponibile și procentul de K pe care trebuie să-l folosim pentru fiecare grosime.
29 µm
| 21 µm | 72% K |
| 29 µm | 100% K |
36 µm
| 21 µm | 58% K |
| 29 µm | 81% K |
| 36 µm | 100% K |
43 µm
| 21 µm | 49% K |
| 29 µm | 67% K |
| 36 µm | 84% K |
| 43 µm | 100% K |
51 µm
| 21 µm | 41% K |
| 29 µm | 57% K |
| 36 µm | 71% K |
| 43 µm | 84% K |
| 51 µm | 100% K |
58 µm
| 21 µm | 36% K |
| 29 µm | 50% K |
| 36 µm | 62% K |
| 43 µm | 74% K |
| 51 µm | 88% K |
| 58 µm | 100% K |
65 µm
| 21 µm | 32% K |
| 29 µm | 45% K |
| 36 µm | 55% K |
| 43 µm | 66% K |
| 51 µm | 78% K |
| 58 µm | 89% K |
| 65 µm | 100% K |
72 µm
| 21 µm | 29% K |
| 29 µm | 40% K |
| 36 µm | 50% K |
| 43 µm | 60% K |
| 51 µm | 71% K |
| 58 µm | 81% K |
| 65 µm | 90% K |
| 72 µm | 100% K |
80 µm
| 21 µm | 26% K |
| 29 µm | 36% K |
| 36 µm | 45% K |
| 43 µm | 54% K |
| 51 µm | 64% K |
| 58 µm | 73% K |
| 65 µm | 81% K |
| 72 µm | 90% K |
| 80 µm | 100% K |
87 µm
| 21 µm | 24% K |
| 29 µm | 33% K |
| 36 µm | 41% K |
| 43 µm | 49% K |
| 51 µm | 59% K |
| 58 µm | 67% K |
| 65 µm | 75% K |
| 72 µm | 83% K |
| 80 µm | 92% K |
| 87 µm | 100% K |
94 µm
| 21 µm | 22% K |
| 29 µm | 31% K |
| 36 µm | 38% K |
| 43 µm | 46% K |
| 51 µm | 54% K |
| 58 µm | 62% K |
| 65 µm | 69% K |
| 72 µm | 77% K |
| 80 µm | 85% K |
| 87 µm | 93% K |
| 94 µm | 100% K |
102 µm
| 21 µm | 21% K |
| 29 µm | 28% K |
| 36 µm | 35% K |
| 43 µm | 42% K |
| 51 µm | 50% K |
| 58 µm | 57% K |
| 65 µm | 64% K |
| 72 µm | 71% K |
| 80 µm | 78% K |
| 87 µm | 85% K |
| 94 µm | 92% K |
| 102 µm | 100% K |
109 µm
| 21 µm | 19% K |
| 29 µm | 27% K |
| 36 µm | 33% K |
| 43 µm | 39% K |
| 51 µm | 47% K |
| 58 µm | 53% K |
| 65 µm | 60% K |
| 72 µm | 66% K |
| 80 µm | 73% K |
| 87 µm | 80% K |
| 94 µm | 86% K |
| 102 µm | 94% K |
| 109 µm | 100% K |
116 µm
| 21 µm | 18% K |
| 29 µm | 25% K |
| 36 µm | 31% K |
| 43 µm | 37% K |
| 51 µm | 44% K |
| 58 µm | 50% K |
| 65 µm | 56% K |
| 72 µm | 62% K |
| 80 µm | 69% K |
| 87 µm | 75% K |
| 94 µm | 81% K |
| 102 µm | 88% K |
| 109 µm | 94% K |
| 116 µm | 100% K |
Măștile trebuie să fie vectoriale. Este posibil ca, după o primă probă, să fim nevoiți să modificăm geometria măștii.
Mai jos două exemple de fișiere, un flyer cu folio și lac simplu și o etichetă cu folio.
Flyer cu folio și lăcuire selective
|
|
|
Etichetă cu folio selectiv
|
|
La lucrarea de mai sus, masca este pentru folio. Aici, fiind elemente vectoriale sub folio, acestea s-au putut elimina. Scutul din centru acoperă cu toleranță foarte mare conturul imaginii.
Partea tiparita cu albastru s-a extins 0,5 mm sub masca de folio (am simulat o transparență în partea de sus pentru a se observa acest lucru).
Elemente suplimentare necesare
Pentru precizia poziționării depunerii lacului, scannerul echipamentului are nevoie de cel puțin 170 de zone-cheie. Aceste zone trebuie să fie cu un contrast de geometrie și culoare suficient de ridicate pentru a fi luate în considerare. Modalitatea cea mai sigură este de a scrie un text aleator, negru pe alb, în zonele care nu fac parte din produsul finit, dar sunt în zona tipăribilă. Textul îl scriem (și îl și tipărim, deci trebuie să apară pe prima pagină a fișierului) cu orice font comun, de genul Arial sau TimesNewRoman și mărimea de caracter maximă posibilă.
Textul se pune doar pe pagina de print, nu pe cele cu măști.
În exemplul din imaginea de mai jos, scannerul nu ar fi găsit nici o zonă care să fie cu elemente neregulate și s-a pus (și tipărit) text de jur-împrejur. Daca spațiul nu permite, acesta se poate poziționa și între semnele de tăiere.
Ce este necesar pentru ofertare
- Fișierul creat conform celor de mai sus. Trebuie să primim fișierul pe care îl veți tipări, nu ne ajută să ne trimiteți grafica pentru un element (de exemplu cartea de vizită), atâta timp cât pe pagină sunt 10 sau 20 de cărți de vizită. Practic este fișierul care se va folosi și în producție.
- Tirajul. Pentru noi tiraj = număr de coli. Adică dacă sunt de făcut 100 de cărți de vizită, tirajul va fi 10 coli dacă sunt 10 cărți de vizită / coală sau 5 coli dacă sunt 20 de cărți de vizită / coală.
- Informații cât mai complete legate de suport. Carton / autocolant, înfoliat sau nu
- Ce grosime / grosimi doriți pentru lac, atât la folio cât și pentru lăcuirea simplă
